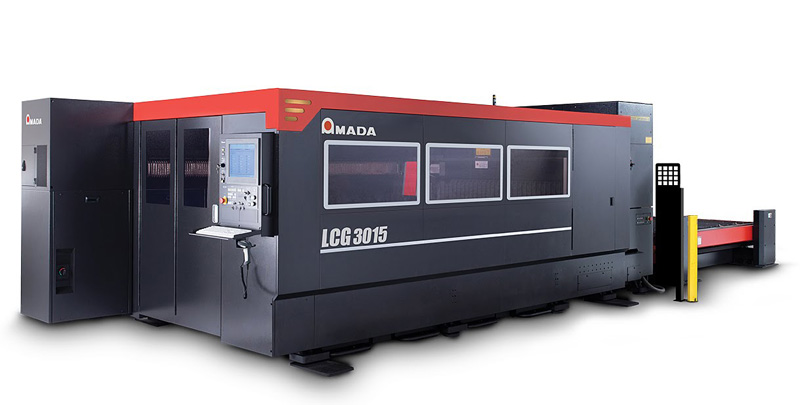

LCG3015

lcg_3015_prev

Technická specifikace

  LCG-3015 (3,5 kW)
Hmotnost 8 200 kg
Výkon laseru 3 500 W
                                          Typ laseru CO₂ Laser
Princip laseru Létající optika
Pojezdový rozsah (osa X) 3 070 mm
Pojezdový rozsah (osa Y) 1 550 mm
Pojezdový rozsah (osa Z) 100 mm
Rychlost řezání 0 ~ 120 m/min
Polohovací rychlost (osa X) 120 m/min
Polohovací rychlost (osa Y) 120 m/min
Simultánní rychlost os 170 m/min
Rezonátor
Typ AF 3500i-C
Zdroj paprsku AC VF elektrická výbojová excitace
Stabilita výkonu ± 2.00 %
Pulzní frekvence 5 ~ 10 000 Hz
Činitel pulzního zatížení (Duty) 0 ~ 100 %
Vlnová délka laseru 10.6 µm
Divergence paprsku < 2 mm x mrad
Spotřeba laserového plynu 10 l/h
Řízení
Typ AMNC-F
Velikost obrazovky 15“
Typ zobrazení Barevný displej (Touchscreen)
Rozměry
Délka 9 997 mm
Šířka 2 840 mm
Výška 2 166 mm







Výměník palet

  LST-3015
Rozteč mezi paletami 75 mm
Maximální rozměry materiálů 3 050 x 1 525 mm
Počet palet 2
Pracovní výška 840 mm
Nosnost stolu 920 kg
