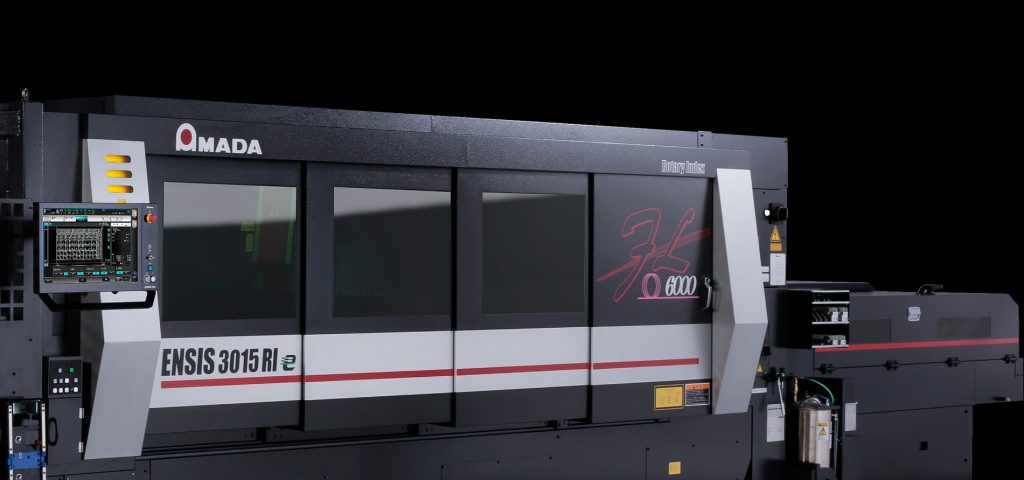

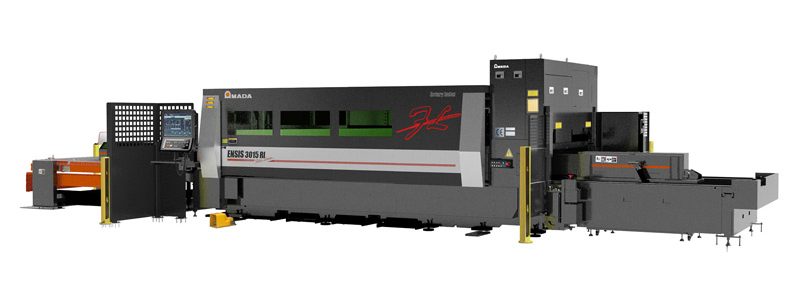

Laserový řezací stroj ENSIS-RIe zvládne zpracování plochých, trubkových, kanálových i úhlových profilů, a to vše v rámci jednoho stroje.
Ensis RI (rotační osa)
Vysoká přesnost řezání trubek s rychlou výměnou
- Laserový řezací systém s trubkovým a profilovým řezacím zařízením
- Přechod z plochého zpracování na zpracování trubek nebo jeklů ve velmi krátké době
- Obrovská šířka pásma zpracování

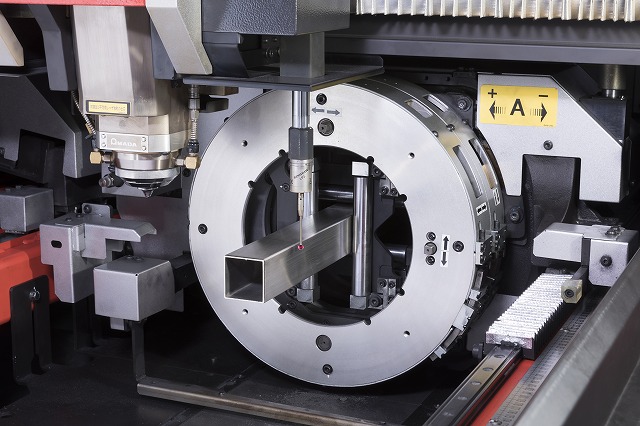

- Dotyková sonda (volitelné)
- Variabilní nastavení paprsku
- V závislosti na kvalitě materiálu se vláknitý laser rozřeže na tloušťku 25 mm

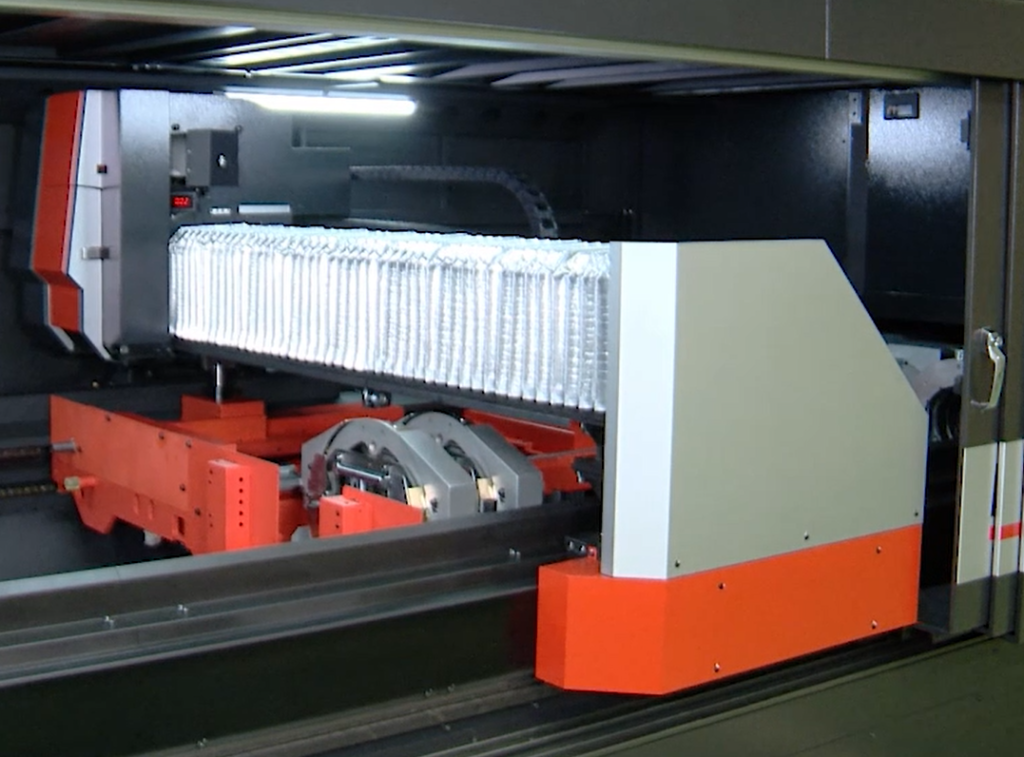

- Velmi dobrá dostupnost díky posuvným dveřím na dlouhé straně
- Vyšší rychlost zpracování, kratší doby seřízení, žádné dozvuky obrobku
Vysoká flexibilita a univerzálnost: Stroj dokáže zpracovávat ploché, kulaté, čtvercové, obdélníkové trubky a také kanálové a úhlové profily, a to vše v rámci jedné výrobní jednotky.
Zpracování jednou čočkou: Díky kombinaci technologií ENSIS (řízení paprsku) a Rotary Index dokáže stroj efektivně řezat různé materiály a tloušťky pomocí jediné řezací čočky, což šetří čas na výměnu a snižuje provozní náklady.
Nižší náklady a maximalizace ziskovosti: Zpracování plechu i trubek na jednom stroji vede k nižším investičním nákladům a optimalizuje tok výroby, čímž se maximalizuje celková produktivita a ziskovost.

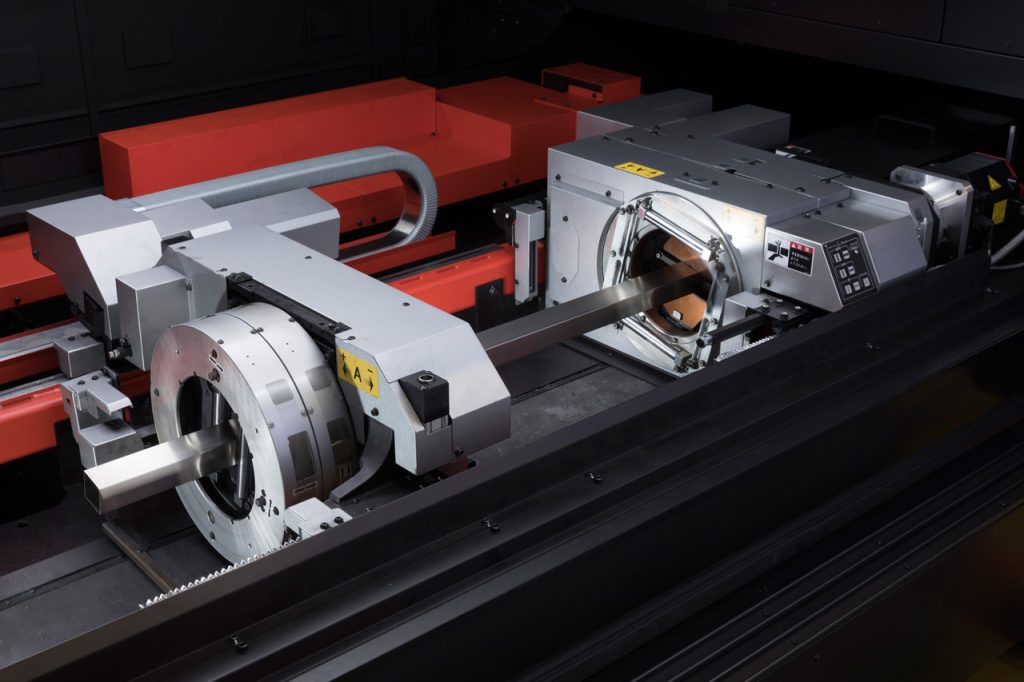

Vysoká přesnost a rychlá změna práce: Systém Rotary Index zajišťuje jak vysokou přesnost řezání trubek, tak i rychlou výměnu a nastavení pro různé profily.
Technické údaje
ENSIS-3015RIe
| Parametr | Výkon laseru (W) | ||
|---|---|---|---|
| 3000 | 6000 | 9000 | |
| Typ stroje | Vláknový laserový řezací stroj | ||
| Pracovní rozsah X x Y (mm) | 3070 x 1550 | ||
| Pracovní rozsah osa Z (mm) | 200 | ||
| Opakovatelná přesnost polohování (mm) | ± 0.01 | ||
| Hmotnost zatížení stolu (kg) | 920 | ||
| Pohonný systém | Šikmý hřeben a pastorek | ||
| Max. tloušťka materiálu (mm)** – Řezání plechu | |||
| – Měkká ocel (mm) | 25 | 25 | 25 |
| – Nerezová ocel (mm) | 15 | 25 | 25 |
| – Hliník (mm) | 12 | 25 | 25 |
| – Mosaz (mm) | 8 | 15 | 18 |
| – Měď (mm) | 6 | 12 | 12 |
| Rotary Index Specifikace* – Řezání trubek | |||
| Kruhová trubka Ø (mm) | 19 – 220 | ||
| Čtvercová trubka (mm) | 19 – 150 | ||
| Obdélníková trubka (úhlopříčka, mm) | 220 | ||
| Kanálový profil (mm) | 19 – 150 | ||
| Úhlový profil (mm) | 19 – 130 | ||
| Maximální hmotnost trubky (kg) | 200 | ||
| Maximální délka trubky (mm) | 6000 | ||
| Tloušťka stěny trubky / profilu (mm) | 1 – 12 | ||
| Tloušťka stěny úhelníku / kanálu (mm) | 1 – 9 | ||
| Rozměry | |||
| Délka (mm)*** | 12505 | ||
| Šířka (mm) | 2915 | ||
| Výška (mm) | 2532 | ||
* Specifikace Rotary Index (Řezání trubek).
** Maximální tloušťka plechu závisí na kvalitě materiálu a podmínkách prostředí.
*** Údaj pro základní stroj + výměník palet (LST E).
TBC = Bude potvrzeno.
Technické údaje se mohou lišit v závislosti na konfiguraci / možnostech
Pro více podrobností a možností nás prosím kontaktujte
Pro bezpečné použití.
Před použitím si pozorně přečtěte uživatelskou příručku.
Při používání tohoto produktu je třeba používat vhodné osobní ochranné prostředky.
Laser třídy 1 při provozu v souladu s EN 60825-1
