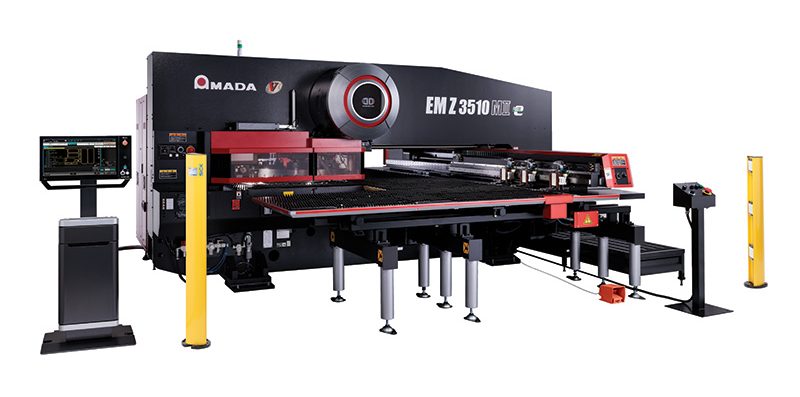

EM MIIe

Nejvyšší přesnost, maximalizace produkce

  • Až 70 % úspora energie.
  • Dva servo motory, 30 tun.
  • Minimální prostoje, vzdálená diagnostika.
  • Kompatibilita s V-Cut nástroji.

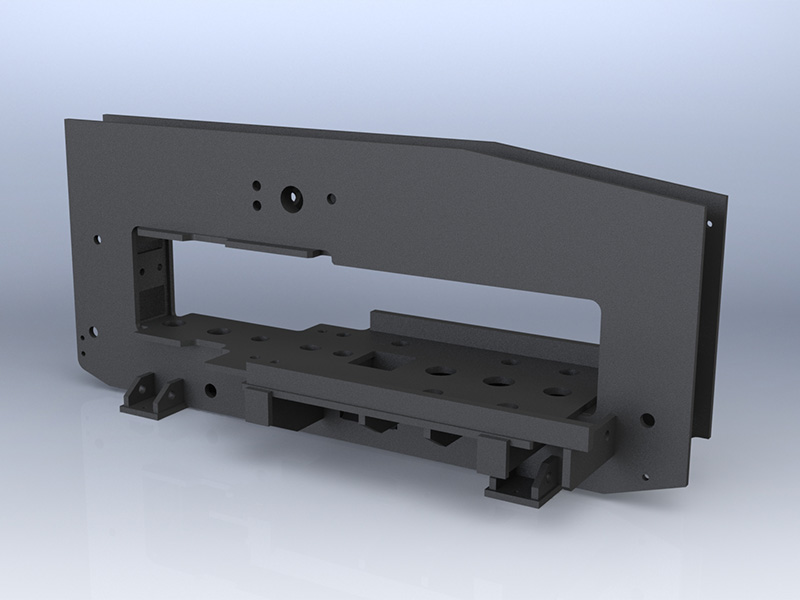

  • Originální pevný rám (Bridge Frame).

Duální servo, 30t elektrické servo děrování
Řada EM-MIIe využívá špičkový 30tunový duální servo-elektrický děrovací systém a osvědčenou, průmyslově uznávanou věž s nástroji AMADA, která je dostupná ve dvou konfiguracích (verze Z a K). Tyto prvky zajišťují rychlejší zpracování a nadstandardní kvalitu výsledných dílů.

Volitelné doplňky jako systémy pro identifikaci nástrojů a speciální závitovací jednotky výrazně snižují časy potřebné k nastavení stroje. To umožňuje vyšší integraci různých procesů do jednoho cyklu, což vede k celkovému zvýšení efektivity výroby.

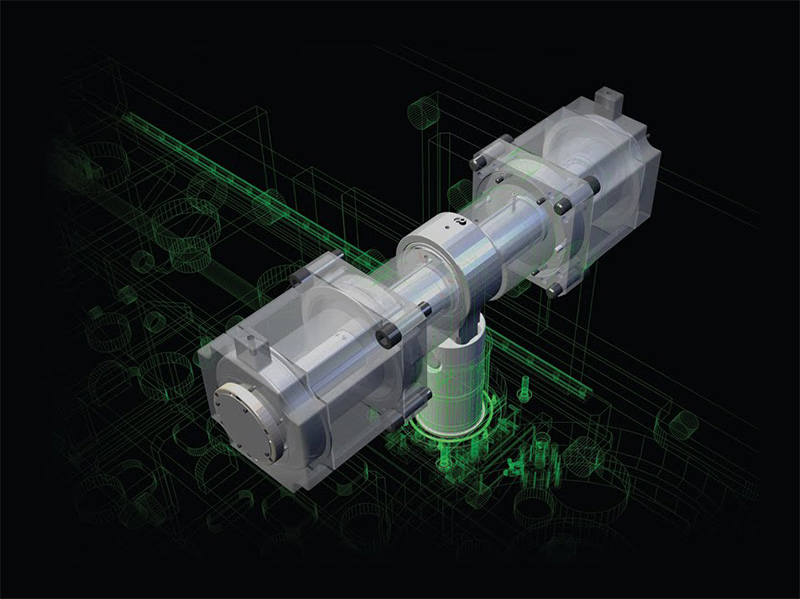

Stroj využívá dva servo-motory k dosažení plné 30tunové děrovací síly, což umožňuje použití robustních nástrojů. Oproti klasickým hydraulickým systémům tato technologie zajišťuje úsporu elektrické energie až 70 % a prodlužuje životnost nástrojů.

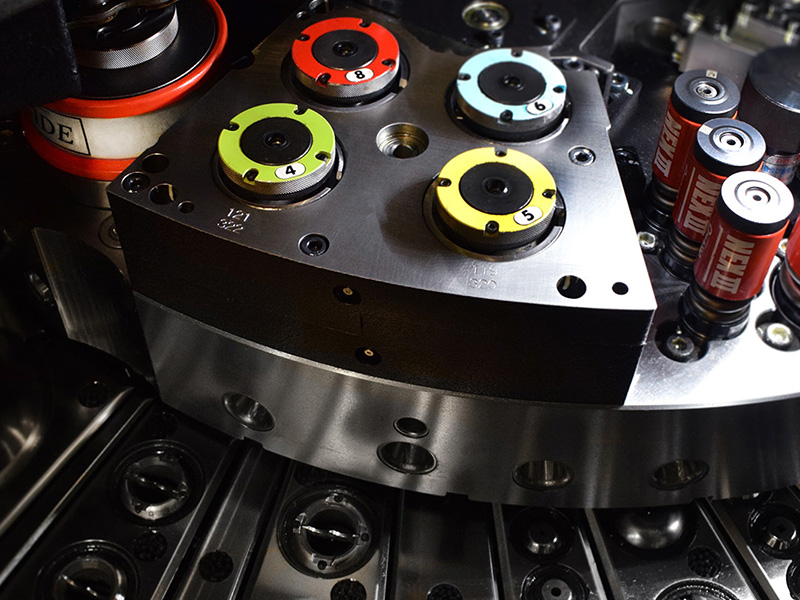

Stroj je vybaven čtyřmi dedikovanými stanicemi pro závitování v tlusté revolverové hlavě. Tyto stanice umožňují provádět operace závitování (M2.5 až M8) přímo v cyklu děrování, čímž se eliminují sekundární operace a výrazně se zkracuje celkový čas výroby dílu.

Stroj je k dispozici ve dvou konfiguracích hlavy (Z nebo K). Věž Z umožňuje rychlou výměnu menších nástrojů. Věž K pojme velké množství různých nástrojů, čímž minimalizuje nutnost časté výměny a maximalizuje dobu zpracování materiálu bez zásahu operátora.

Technické údaje

Parametr EM-3510 MIIe EM-3612 MIIe
Z Turret K Turret Z Turret K Turret
Počet stanic (Number of stations) 44 MPT nebo 45 (4 AI) 55 MPT nebo 58 (4 AI) 44 MPT nebo 45 (4 AI) 55 MPT nebo 58 (4 AI)
Lisovací síla (Press capacity) (kN) 300
Systém pohonu (Drive system) AC servo, přímý duální pohon (direct twin drive)
Přesnost děrování (Punching accuracy) (mm) ± 0.1
Osy pojezdu (Axis travel distance) (mm) 2500 x 1270 3050 x 1525
Rám stroje (Machine frame) Portálový rám (Bridge frame)
Rozměry a hmotnost
Délka (mm) 6157 6582
Šířka (mm) 5120 5120 6220 6220
Výška (mm) 2367
Hmotnost (kg) 19000 19500 21000 21500

Technické údaje se mohou lišit v závislosti na konfiguraci / možnostech
Pro více podrobností a možností nás prosím kontaktujte
