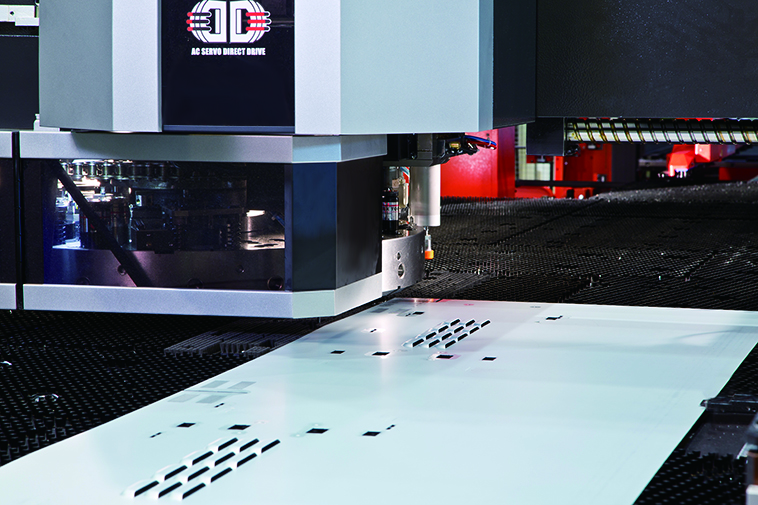

Řada EM-ZRe přináší revoluci v děrování citlivých materiálů. Systém duálního servo pohonu poskytuje spolehlivou sílu 30 tun, zatímco unikátní kartáčovaná spodní věž zajišťuje, že díly opouštějí stroj bez jediného škrábance. Díky systému Automatické Výměny Nástrojů (ATC) a digitální správě nástrojů je EM-ZRe ideální pro nepřetržitou výrobu malých, variabilních sérií s minimálními nároky na obsluhu.

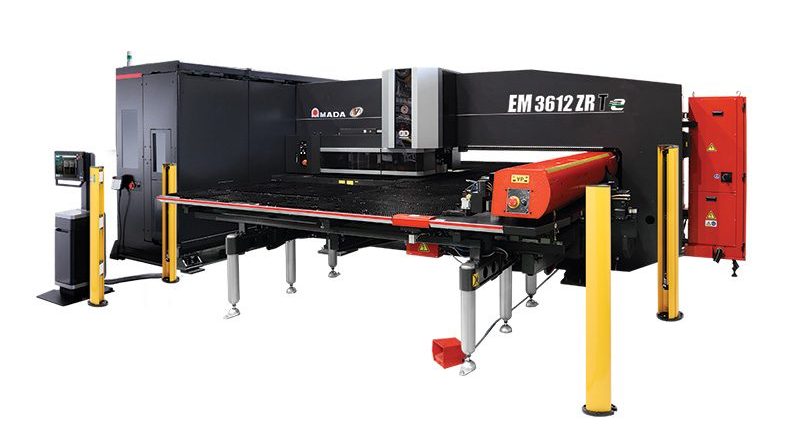

EM ZRe
EM-ZRe: Perfektní povrch, nepřetržitá automatizovaná výroba.
- 100% bez škrábanců (kartáčovaná věž).
- Automatická výměna nástrojů (ATC).
- Ideální pro malé variabilní série.
- Integrované závitování během cyklu.

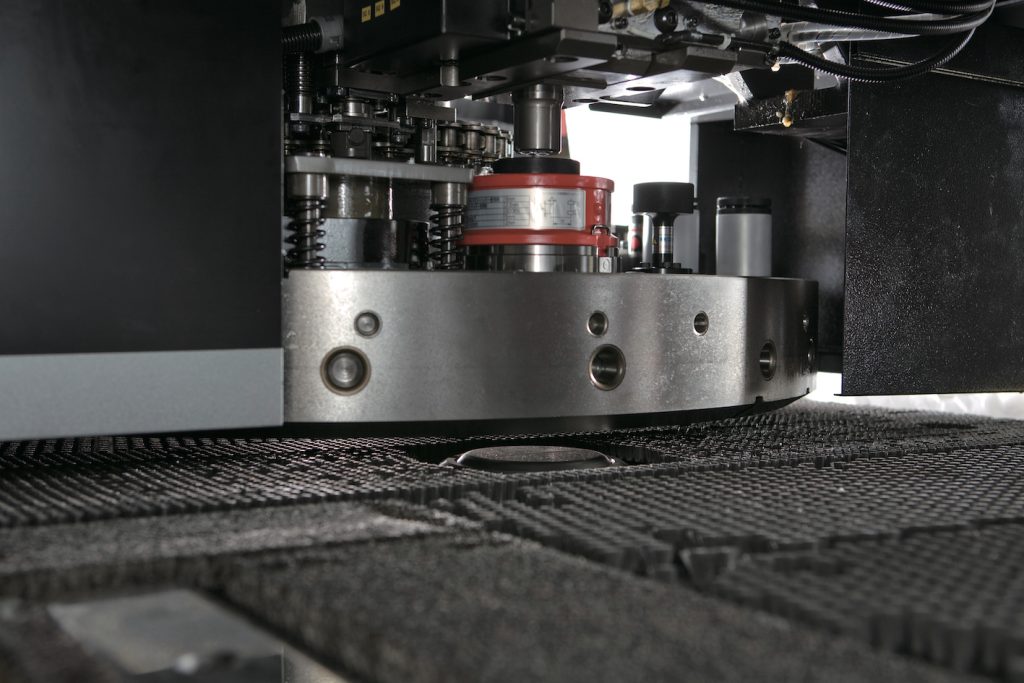

Úplné zakrytí revolverové hlavy kartáčem (Fully Brush Covered Turret)
Stroj je vybaven plně kartáčovanou spodní revolverovou hlavou. Toto řešení chrání povrch materiálu před poškrábáním při manipulaci a posuvu. Zajišťuje tak vynikající kvalitu povrchu pro materiály citlivé na poškození.

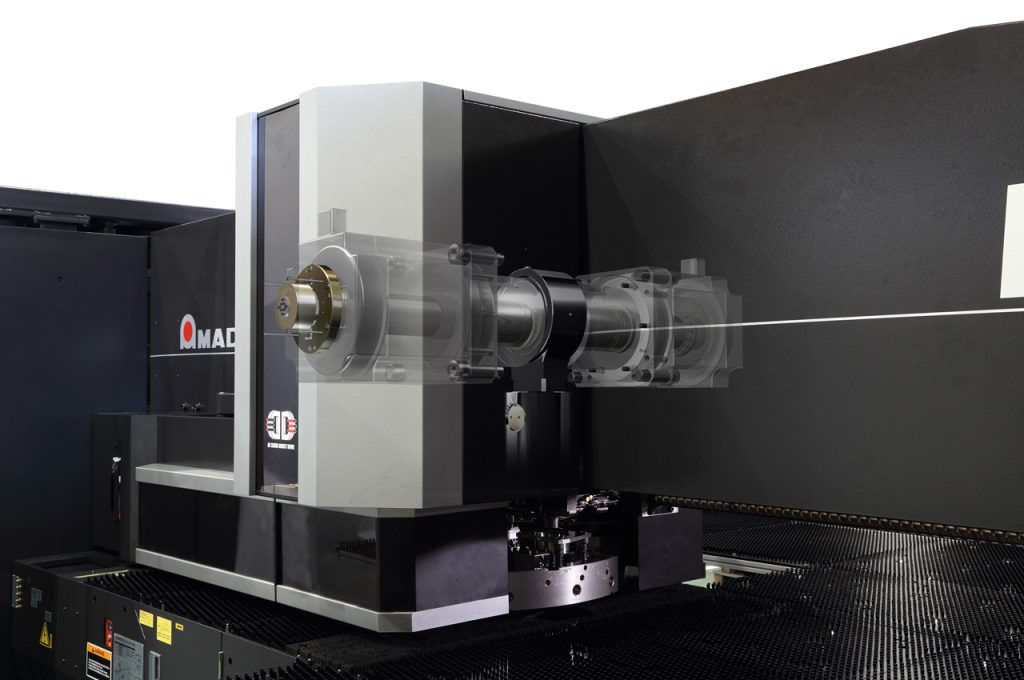

Plně elektrické děrování (Fully Electric Punching)

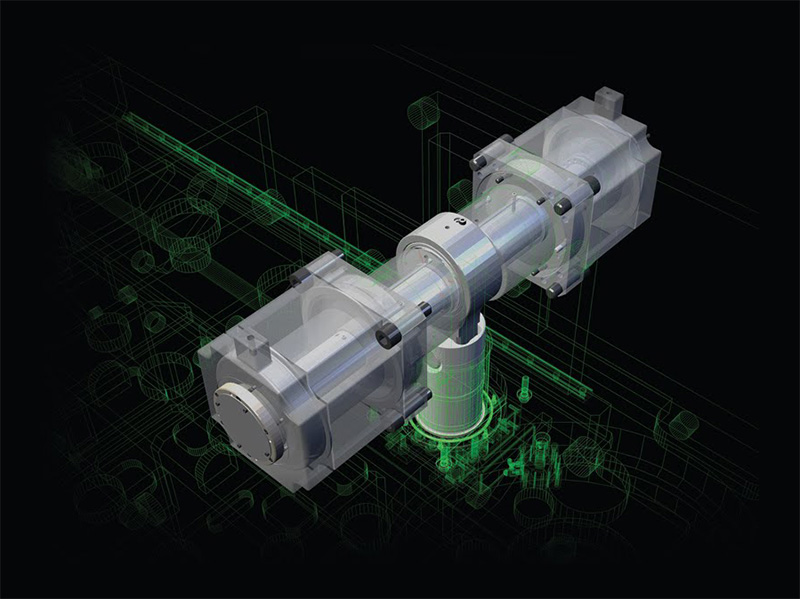

EM-ZRe využívá duální servo a vačkový systém k dosažení plné 30tunové děrovací síly. Tento výkon umožňuje provádět širokou škálu náročných tvářecích operací (forming) a zajišťuje vysokou energetickou efektivitu stroje.

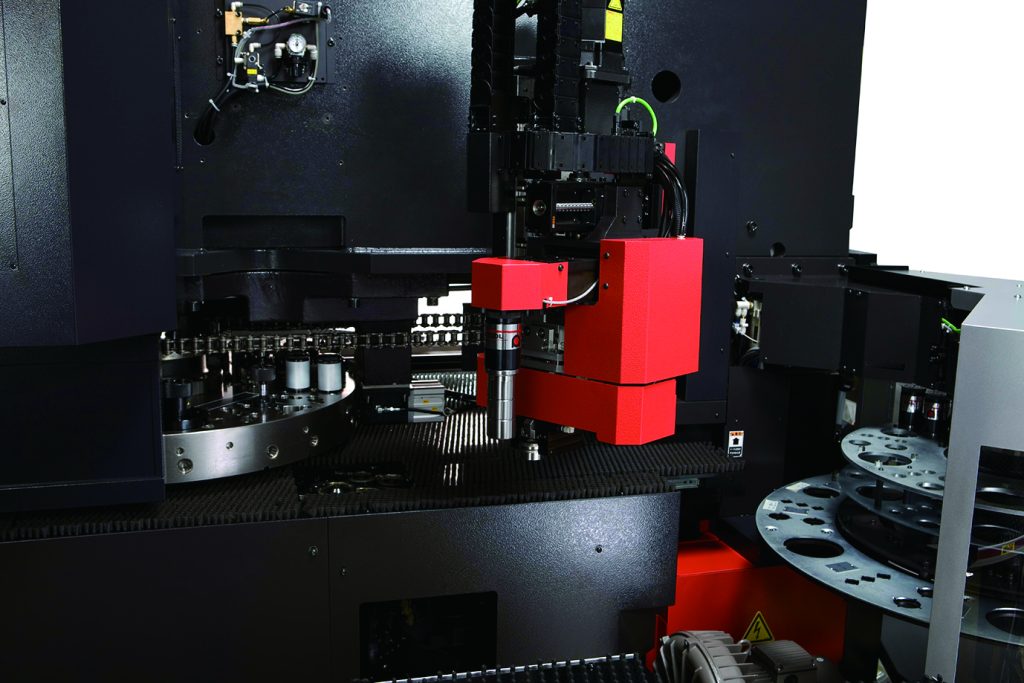

Automatická výměna nástrojů (Automated Tool Changing)
Popis: Modely EM-ZRe jsou ideální pro plynulou výrobu malých a variabilních sérií, protože jsou vybaveny systémem Automatické Výměny Nástrojů (ATC). To zahrnuje i digitální správu nástrojů (AITS – AMADA ID Tooling System), která minimalizuje chyby a prostoje při nastavení.
Technické údaje
| Parametr | EM-3510 | EM-3612 | ||
|---|---|---|---|---|
| ZRBe (Buffer Turret) | ZRTe (Tool Storage Unit) | ZRBe (Buffer Turret) | ZRTe (Tool Storage Unit) | |
| Počet stanic revolverové hlavy | 32 ZR (4 stanice Auto Index) | |||
| Lisovací síla (Press capacity) (kN) | 300 | |||
| Systém pohonu (Drive system) | AC servo, přímý duální pohon (direct twin drive) | |||
| Přesnost děrování (Punching accuracy) (mm) | ± 0.1 | |||
| Osy pojezdu (Axis travel distance) (mm) | 2500 x 1275 | 3050 x 1525 | ||

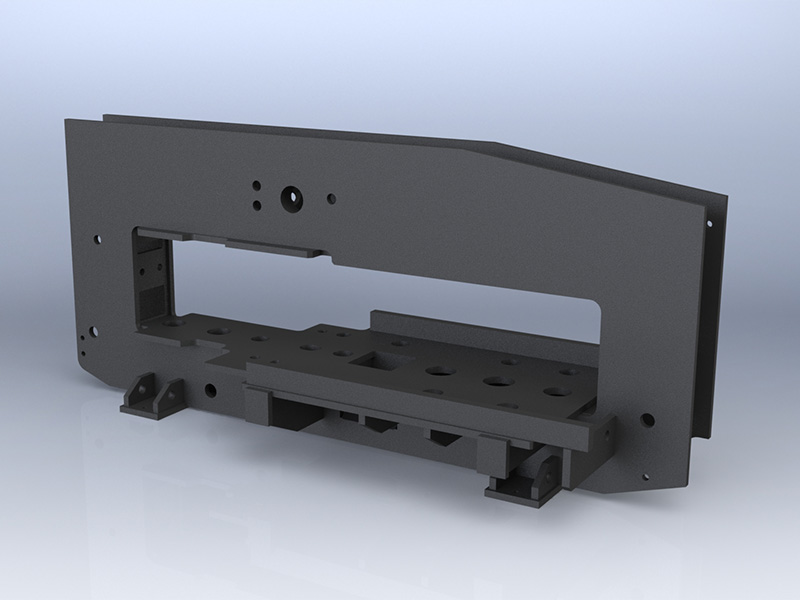

| Rám stroje (Machine frame) | Portálový rám (Bridge frame) | |||
| Rozměry a hmotnost | ||||
| Délka (mm) | 6157 | 7005 | 6582 | 7415 |
| Šířka (mm) | 5120 | 5120 | 6220 | 6220 |
| Výška (mm) | 2367 | 2666 | 2367 | 2666 |
| Hmotnost (kg) | 20000 | 23500 | 21500 | 25000 |
Technické údaje se mohou lišit v závislosti na konfiguraci a doplňkové výbavě.
Pro více podrobností, možností nebo stažení našeho prospektu nás prosím kontaktujte.
