Regius-AJ Series

Nejvyšší přesnost, maximalizace produkce

  • Extrémně vysoká výrobní účinnost
  • Extrémně vysoká rychlost řezání ve všech tloušťkách materiálu
  • Maximální přesnost a nejvyšší kvalita produktu
  • Trvalé monitorování procesu a optimální řízení procesu
  • Automatické nastavení a snadné ovládání

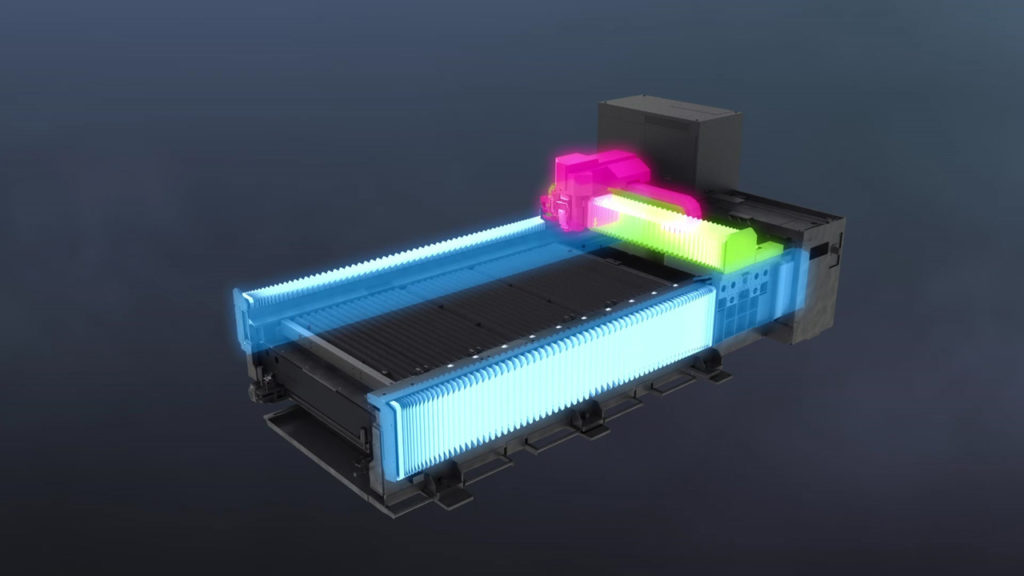

S novým vláknovým laserovým řezacím systémem REGIUS-AJ s lineárním pohonem, variabilním nastavením paprsku a autonomními funkcemi můžete ve svém laserovém zpracování dosáhnout nové úrovně.

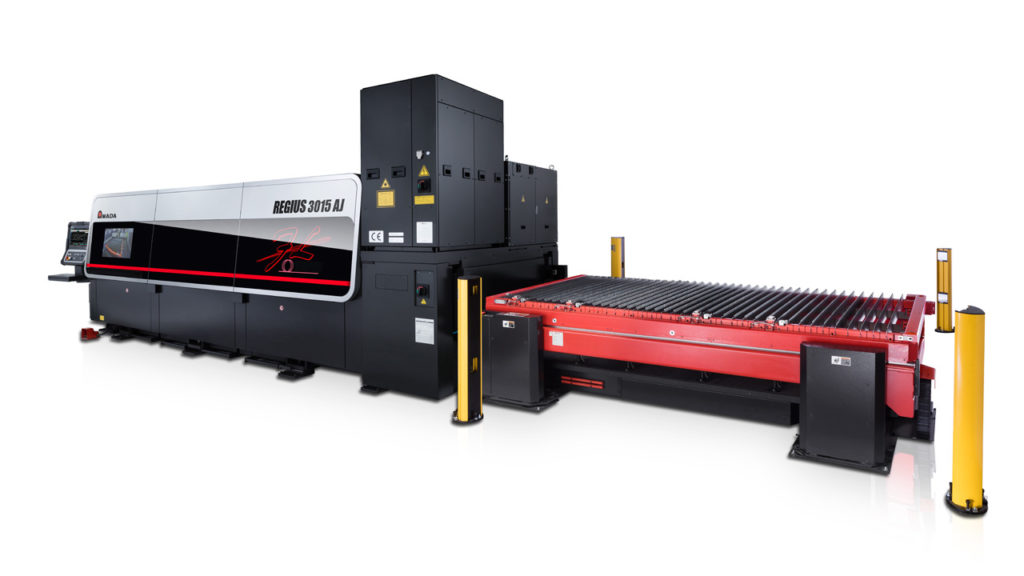

Díky novému REGIUS-3015AJ zajišťují inteligentní funkce a funkce integrované do systému, že se laserový řezací systém trvale monitoruje a automaticky přizpůsobuje všechny systémové a procesní parametry příslušnému řezacímu procesu. To znamená, že dosahuje nové úrovně produktivity a hospodárnosti – se zjednodušeným provozem a zvýšenou dostupností současně.



Díky novému REGIUS-3015AJ zajišťují inteligentní funkce a funkce integrované do systému, že se laserový řezací systém trvale monitoruje a automaticky přizpůsobuje všechny systémové a procesní parametry příslušnému řezacímu procesu. To znamená, že dosahuje nové úrovně produktivity a hospodárnosti – se zjednodušeným provozem a zvýšenou dostupností současně.

Laserový integrační systém (LIS)

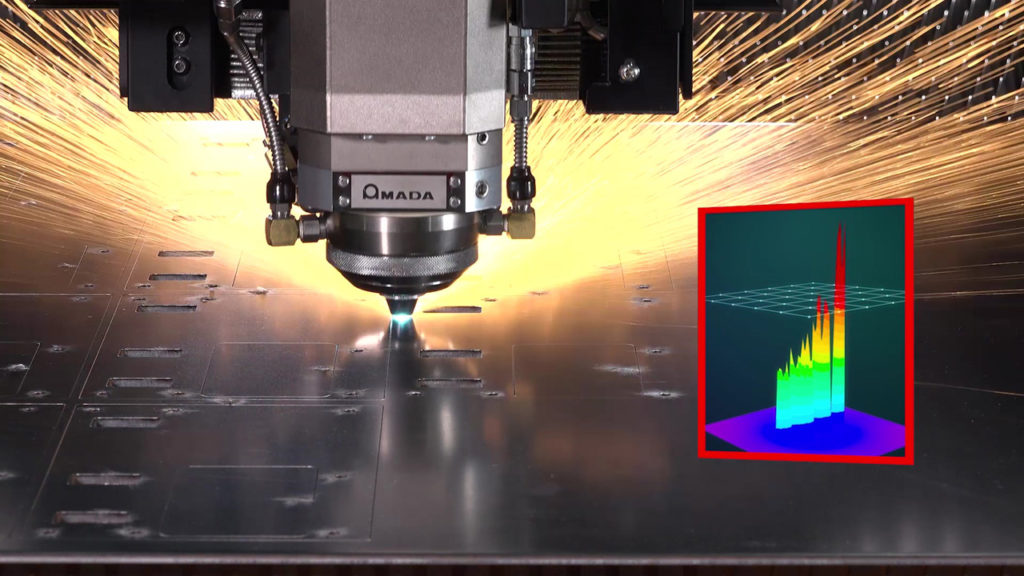

Nový laserový integrační systém (LIS) zahrnuje několik inteligentních funkcí, jako je i-Process-Monitoring, i-Optics-Sensor a i-Nozzle-Checker, a extrémně zjednodušuje provoz systému. Mnoho z toho, co v konvenčním laserovém řezacím systému závisí na znalostech a zkušenostech operátora, provádí sám AMADA REGIUS-AJ.

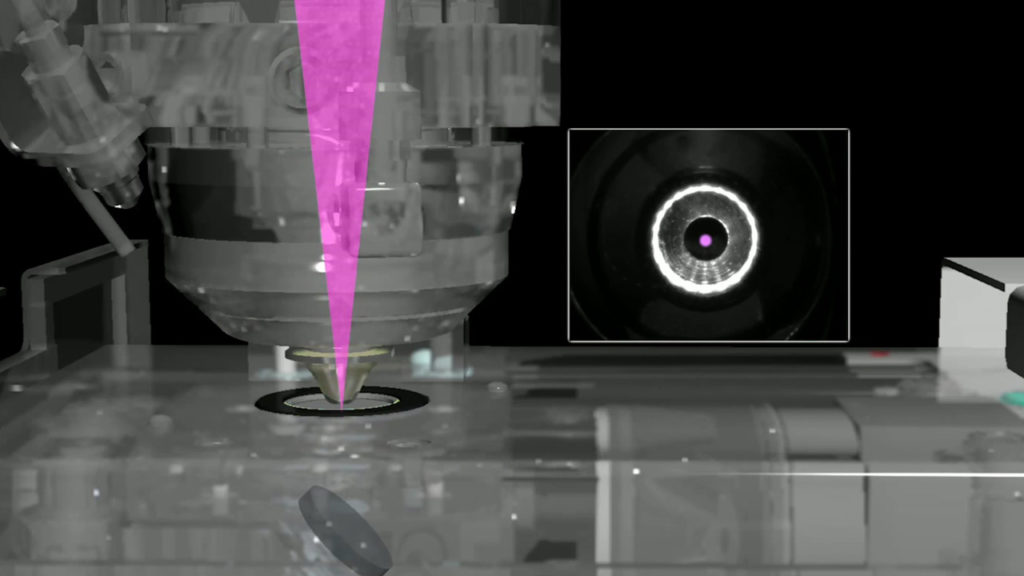

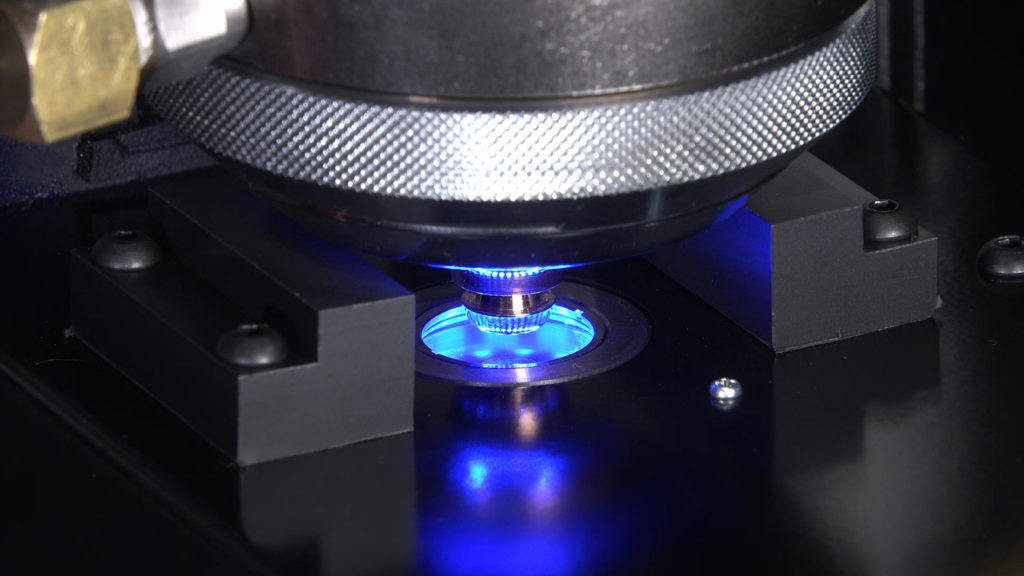

Nový nástroj i-Nozzle-Checker používá integrovanou kameru ke kontrole řezací trysky na možné usazeniny nebo poškození částic. Může automaticky vystředit středový bod trysky a sledovat parametry trysky. Tímto způsobem lze vyloučit jakékoli zhoršení produkce, zejména v případě delších bezpilotních nebo bezpilotních cyklů.

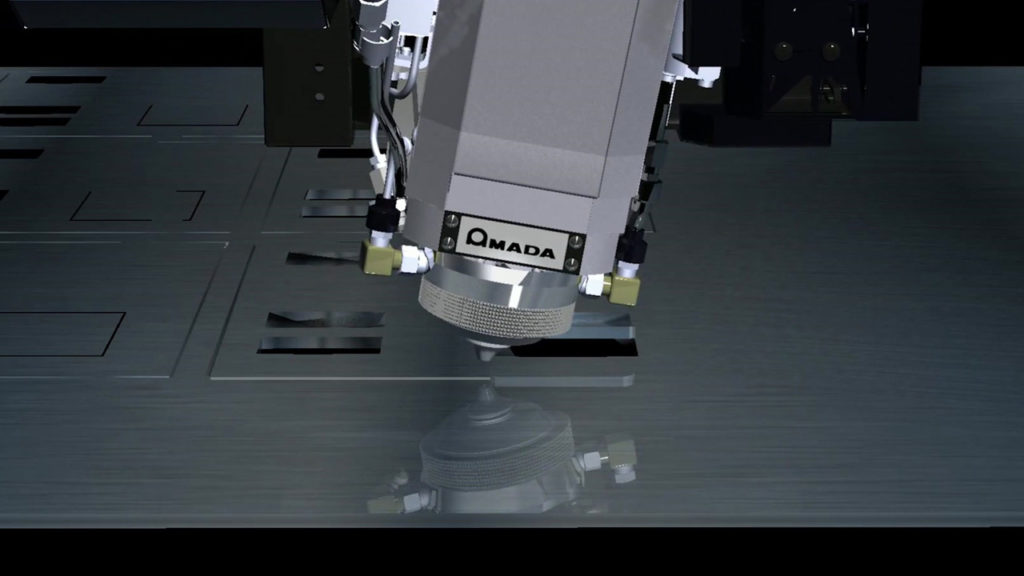

V případě, že by se řezací hlava srazila s řezaným materiálem, automaticky se vychýlí a poté se automaticky znovu vystředí a zkontroluje. Tímto způsobem lze v řezání pokračovat co nejrychleji.

Ovládání ochranného skla bylo také zdokonaleno: nově vyvinutý senzor i-Optics ovládá a detekuje ochranné sklo na nečistoty, popáleniny nebo jiné rušivé faktory. Automaticky a mnohem přesněji, než to bylo možné operátorem díky dříve potřebné kontrole optického ochranného skla.

Technické údaje

Parametr REGIUS-3015AJ (6000 W) REGIUS-3015AJ (9000 W) REGIUS-3015AJ (12000 W)
Řízení AMNC 3i Plus AMNC 3i Plus AMNC 3i Plus
Výkon rezonátoru (W) 6000 9000 12000
Ovládané osy X,Y,Z (současně) + B X,Y,Z (současně) + B X,Y,Z (současně) + B
Posuv v ose X x Y x Z (mm) 3070 x 1550 x 100 3070 x 1550 x 100 3070 x 1550 x 100
Max. řezná plocha X x Y (mm) 3070 x 1550 3070 x 1550 3070 x 1550
Max. rychlost posuvu X/Y (m/min) 340 340 340
Opakovatelná přesnost polohování (mm) ± 0.01 ± 0.01 ± 0.01
Max. hmotnost materiálu (kg) 920 920 920
Výška řezné plochy (mm) 940 940 940
Řezatelné tloušťky materiálů (max.)*
Měkká ocel O₂ (mm) 25 25 25
Měkká ocel N₂ (mm) 8 12 15
Nerezová ocel (mm) 25 25 25
Hliník (mm) 25 25 25
Mosaz (mm) 15 18 18
Měď (mm) 12 12 12
Titan (mm) 10 15 15
Rozměry
Délka (mm) 10346 10346 10346
Šířka (mm) 2990 2990 2990
Výška (mm) 2450 2750 2520
Hmotnost (kg) 11900 12000 12100
Parametr REGIUS-4020AJ (6000 W) REGIUS-4020AJ (9000 W) REGIUS-4020AJ (12000 W)
Řízení AMNC 3i Plus AMNC 3i Plus AMNC 3i Plus
Výkon rezonátoru (W) 6000 9000 12000
Ovládané osy X,Y,Z (současně) + B X,Y,Z (současně) + B X,Y,Z (současně) + B
Posuv v ose X x Y x Z (mm) 4070 x 2050 x 100 4070 x 2050 x 100 4070 x 2050 x 100
Max. řezná plocha X x Y (mm) 4070 x 2050 4070 x 2050 4070 x 2050
Max. rychlost posuvu X/Y (m/min) 340 340 340
Opakovatelná přesnost polohování (mm) ± 0.01 ± 0.01 ± 0.01
Max. hmotnost materiálu (kg) 1570 1570 1570
Výška řezné plochy (mm) 940 940 940
Řezatelné tloušťky materiálů (max.)*
Měkká ocel O₂ (mm) 25 25 25
Měkká ocel N₂ (mm) 8 12 15
Nerezová ocel (mm) 25 25 25
Hliník (mm) 25 25 25
Mosaz (mm) 15 18 18
Měď (mm) 12 12 12
Titan (mm) 10 15 15
Rozměry
Délka (mm) 12174 12174 12174
Šířka (mm) 3199 3199 3199
Výška (mm) 2450 2750 2520
Hmotnost (kg) 14900 15000 15100

* Uvedené hodnoty závisí na materiálu, typu obrobku, jeho předběžná úprava, velikost listu a jeho poloha v pracovní oblasti

** Stroj + stůl (LSTe)

Technické údaje se mohou lišit v závislosti na konfiguraci / možnostech
Pro více podrobností a možností nás prosím kontaktujte

Pro bezpečné použití.

Před použitím si pozorně přečtěte uživatelskou příručku.
Při používání tohoto produktu je třeba používat vhodné osobní ochranné prostředky.

Laser třídy 1 při provozu v souladu s EN 60825-1



* Uvedené hodnoty závisí na materiálu, typu obrobku, jeho předběžná úprava, velikost listu a jeho poloha v pracovní oblasti
