Vláknový laser s jedinečným řezným spektrem

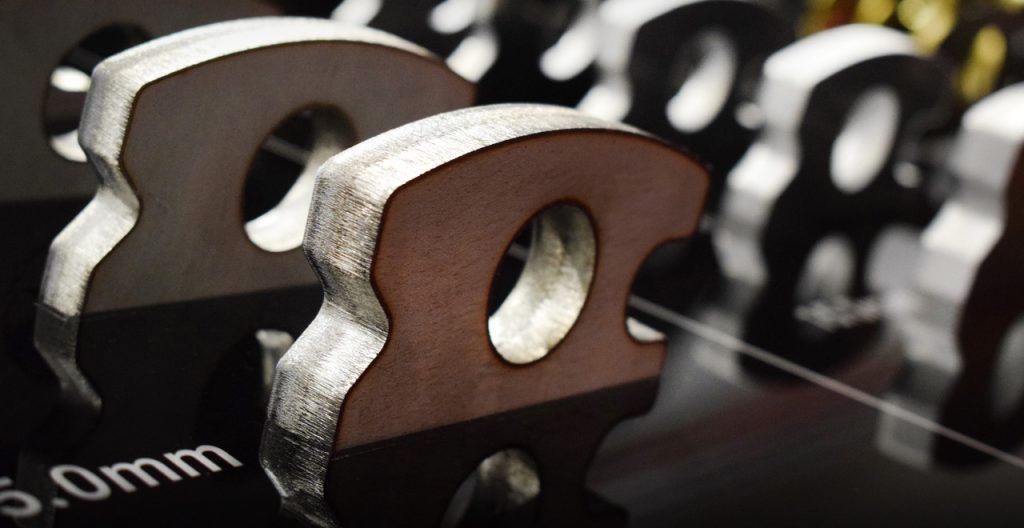

Jako vláknový laserový systém nové generace umožňuje AMADA VENTIS-AJ prakticky řezání nerezové oceli a hliníku bez otřepů. Stroj, který získal ocenění Innovation Innovation výhradně na EuroBLECH 2018, má vysoké i vysoké kvality a nízké provozní náklady.
Rostoucí nároky na rychlost řezání a kvalitu výroby, zejména při obrábění nerezové oceli a hliníku, představují pro plechové společnosti každý den nové výzvy. Ve společnosti AMADA se proto zaměřujeme na inovace a vývoj našich řešení a technologií, abychom našim zákazníkům poskytovali nejlepší možný výkon prostřednictvím produktů zaměřených na budoucnost.

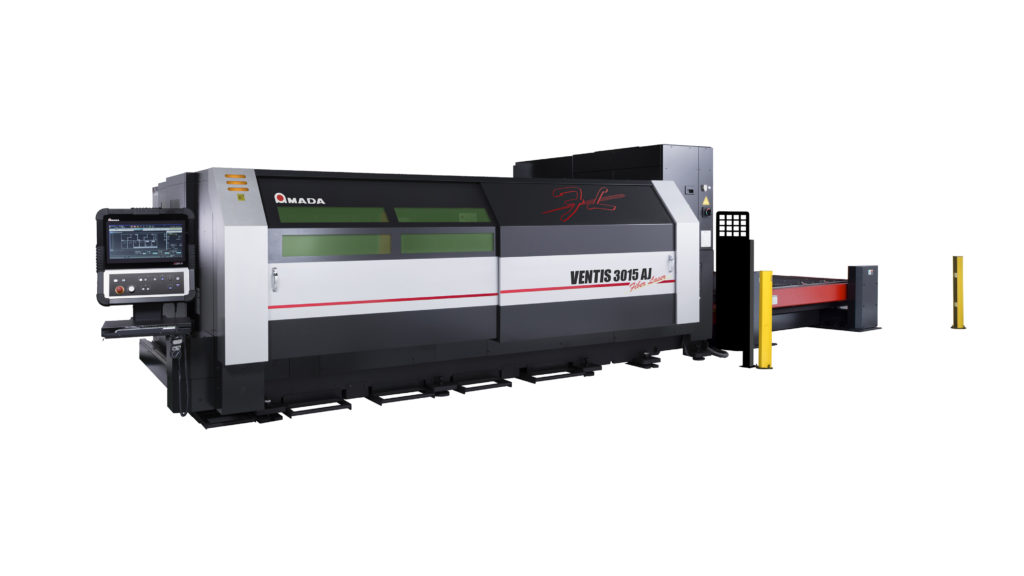

Nejnovějším vrcholem v oblasti inovací je vláknový laserový řezací stroj VENTIS-AJ. „VENTIS otevírá zcela nový rozměr v řezání vláknitým laserem, protože poprvé lze řezat hliník a nerezovou ocel bez otřepů as velmi malou drsností povrchu,“ vysvětluje Axel Willuhn, produktový manažer děrování a laserová technologie. „Díky tomu je nový přístroj AMADA VENTIS-AJ obzvláště zajímavý pro zákazníky, kteří dříve nepoužívali vláknový laser při řezání hliníku a nerezové oceli.“
Vynikající kvalita paprsku

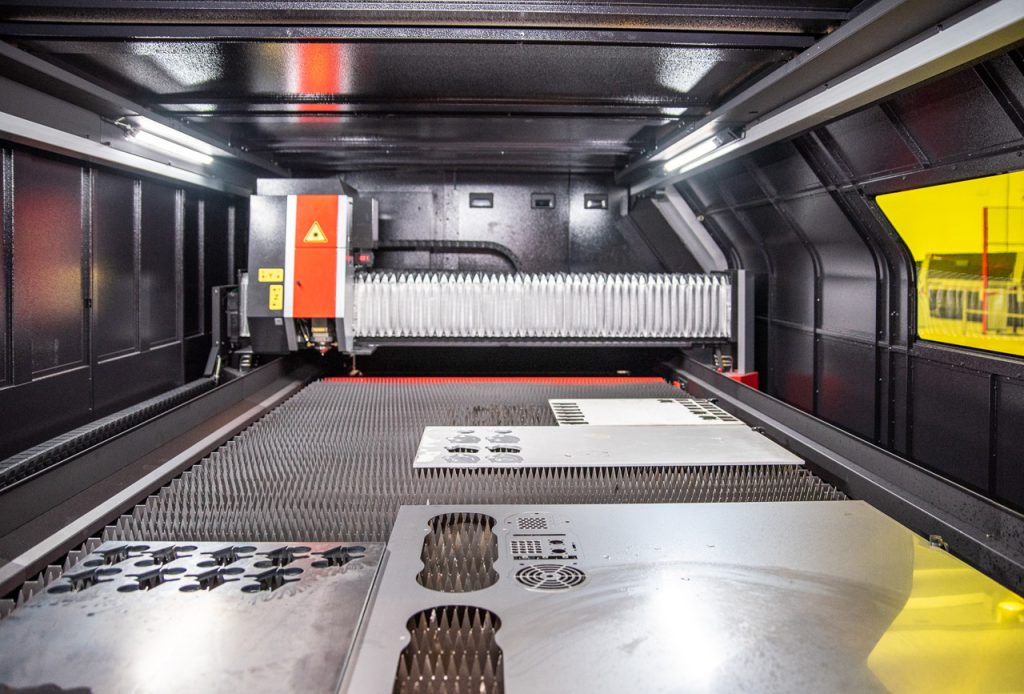

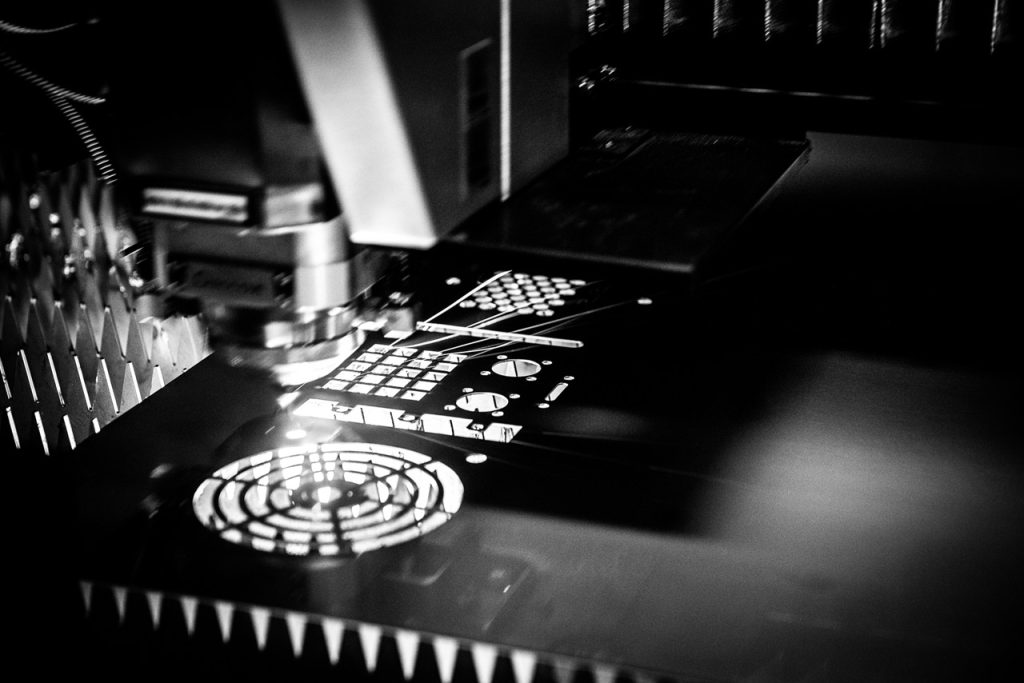

Tato jedinečná technologie řezání laserem může kmitat laserový paprsek v milisekundovém rozsahu – v různých pohybových vzorcích. Tento typ vstupu umožňuje pracovat vždy s vynikající kvalitou paprsku. Laser AMADA VENTIS-AJ dosahuje senzační hodnoty BPP (Beam Parameter Product). Tato kvalita paprsku je rozhodující pro vysokou kvalitu řezu a nízký profil, hladké řezání nerezové oceli a hliníku. Je-li to nutné, může být zářez rozšířen například pro usnadnění vyjmutí součásti. AMADA VENTIS-AJ navíc zaujme svou mimořádnou rychlostí. Systém se svými 4 kW jistě může konkurovat strojům třídy 6 kW nebo dokonce vyššího výkonu. Vysoká řezná rychlost, nízký výkon s nízkou spotřebou energie a další parametry procesu zajišťují, že provozní náklady VENTIS jsou ve srovnání se systémem s vyšším výkonem výrazně nižší.
Technická specifikace
| VENTIS-3015AJ | VENTIS3015AJ-C6 | |
| výkon laseru | 4000 W | 6000 W |
| rezonátor | VENTIS-4000 | VENTIS-4000 |
| Rozsah pojezdu (X x Y) | 3070 x 1550 mm | 3070 x 1550 mm |
| Rozsah pojezdu (osa Z) | 100 mm | 100 mm |
| Tabulka hmotnost nákladu | 920 kg | 920 kg |
| pohony | AC servomotor | AC servomotor |
| ovládání | AMNC3i | AMNC3i |
| Délka (L) | 10060 mm | 10060 mm |
| Šířka (W) | 2840 mm | 2840 mm |
| Výška (H) | 2432 mm | 2432 mm |
| závaží | 9100 kg | 9100 kg |

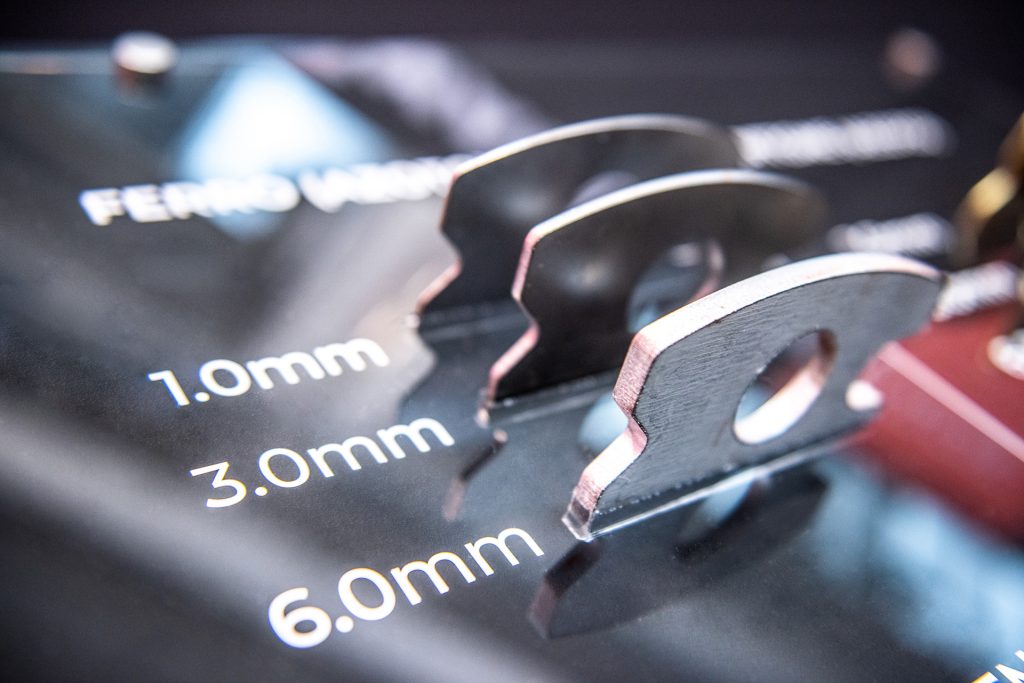

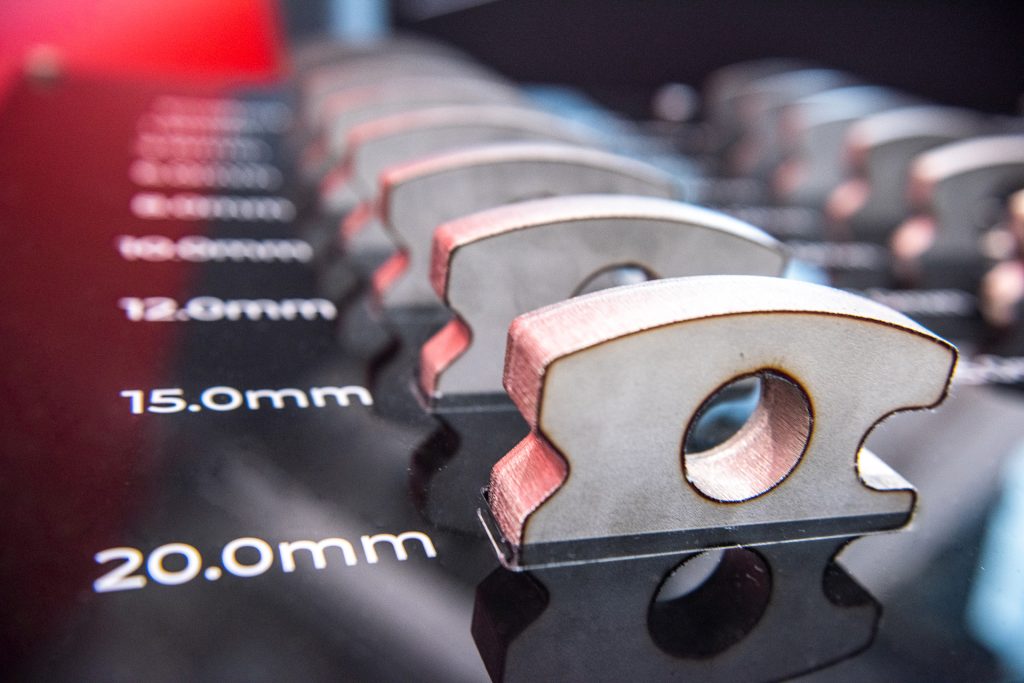

| Měkká ocel | 25 mm | 25 mm |
| Nerezová ocel | 20 mm | 25 mm |
| Hliník | 16 mm | 25 mm |
| Mosaz | 10 mm | Na poptání |
| Měď | 8 mm | Na poptání |
| VENTIS-4020AJ | VENTIS-4020AJ | |
| výkon laseru | 4000 W | 6000 W |
| rezonátor | VENTIS-4000 | VENTIS-4000 |
| Rozsah pojezdu (X x Y) | 4070 x 2050 mm | 4070 x 2050 mm |
| Rozsah pojezdu (osa Z) | 100 mm | 100 mm |
| Tabulka hmotnost nákladu | 1570kg | 1570 kg |
| pohony | AC servomotor | AC servomotor |
| ovládání | AMNC3i | AMNC3i |
| Délka (L) | 12035 | 12035 |
| Šířka (W) | 3340 | 3340 |
| Výška (H) | 2000 | 2000 |
| závaží | 12300 | Na poptání |
| Tloušťka materiálu (max.)* | ||
| Měkká ocel | 25 mm | 25 mm |
| Nerezová ocel | 20 mm | 25 mm |
| Hliník | 16 mm | 25 mm |
| Mosaz | 10 mm | Na poptání |
| Měď | 8 mm | Na poptání |
* Maximální tloušťka materiálu v závislosti na kvalitě materiálu a pracovním prostředí
V zájmu technologického pokroku jsou vyhrazeny technické změny rozměrů, konstrukce a vybavení, jakož i odchylky v ilustracích.
Tento produkt používá neviditelný vláknový laser třídy 4 pro zpracování a viditelný laser třídy 3R pro umístění.
Laserová třída 1 podle DIN EN 60825-1 během normálního provozu.
Vláknový laser: laser třídy 4 s neviditelným zářením. Vyvarujte se přímému nebo rozptýlenému oku a pokožce.
Polohovací laser: viditelný laser třídy 3R. Vyvarujte se kontaktu s očima přímým zářením.
