Ohraňovací lisy HFE M2

Ohraňovací lisy řady HFE M2 pokrývají velmi široký rozsah lisovacích sil a ohybových délek a vyznačují se výraznou energetickou účinností. Pro uživatele to znamená: vysoký potenciál úspor pro úkoly jakékoli velikosti.

HFE-5020SM2-EVO_front_10
HFE-5012M2_black_perspective_left_table-up_chair

Rozsah použití u tenkých a silných plechů s vysokou rychlostí a maximální produktivitou.

Čtyři nebo sedm řízených os
Volitelné ovládání čerpadla s frekvenčními měniči pro snížení spotřeby energie
Lisovací síly v rozmezí od 500 do 2200 kN
Délka nosníku od 1250 do 4000 mm

Pomůcky při ohybu

  • Zlepšují přesnost a bezpečnost
  • Speciálně pro velké a těžké obrobky
  • Odlehčují operátora
  • Není nutný žádný druhý operátor

Řízené osy

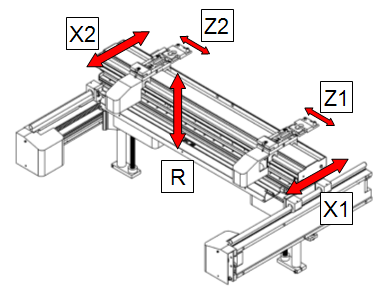

pro model HFE – 7-axis (Typ B)



 Y1, Y2  zdvih hydraulických válců levý a pravý

X1, X2    hloubka zadního doraz asymetrická

R           výška zadního dorazu

Z1, Z2    šířka zadního dorazu asymetrická

hfe-7axis(typ B)

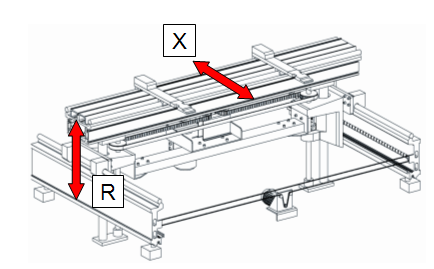

pro model HFE – 4 axis ( Typ A-od délky 2000mm)

Y1, Y2    zdvih hydraulických válců levý a pravý

X             hloubka zadního doraz asymetrická

R             výška zadního dorazu

Z1, Z2     manuálně

hfe - 4 axis (typ A-Od délky 2000mm)

Další opce zadního dorazu:

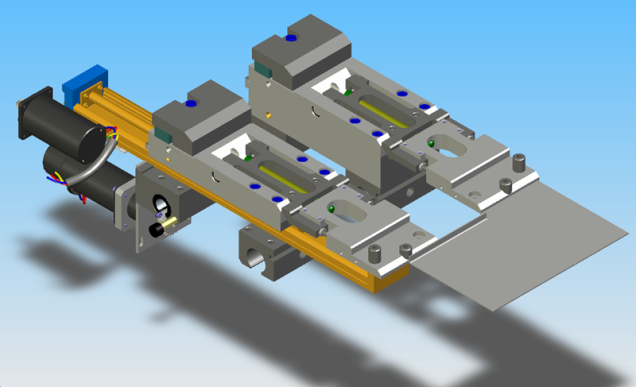

Funkce delta X – 1 nebo-osá (jeden  nebo dva palce dorazu)

Při této optimalizaci jsou palce zadního dorazu navíc v X-směru jednotlivě nastavitelné. Tato optimalizace se pak používá, když je vyžadován velký rozdíl mezi pozicí dorazu X1 a X2.

Technická data ∆X:

 Rozsah nastavení: 150 mm +/-

Maximální rozdíl X1 a X2: 300 mm

Funkce delta X – 1 nebo-osá (jeden nebo dva palce dorazu)

Systém měření úhlu BI-J (Ukazatel ohybu)

V procesu se aktivně měří úhel ohybu
Přezkouší hloubku ponoření do požadovaného cílového úhlu
Šířka matric (velikosti V) od 6 do 40 mm
Perfektní přesnost – hned od prvního dílce

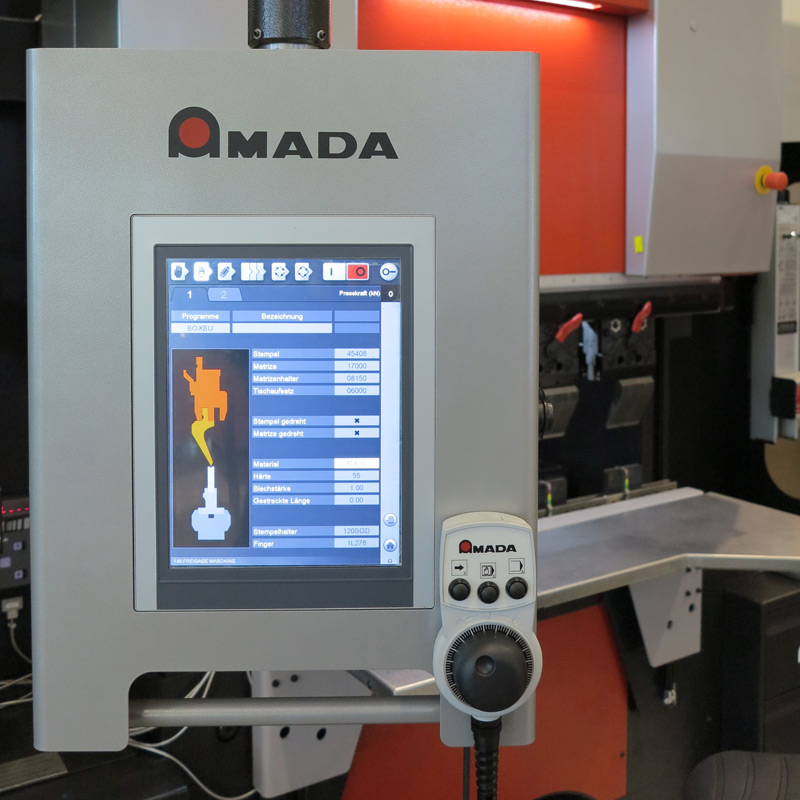

AB Pad ovladač

HFEM2_5020_EVO_Controller_ABPadEvolution_02

AB Pad Ovladač

Interaktivní dotykový displej
Automatické vytváření programu z 2D zobrazení obrobků
Síť je připravena
Velké programové, nástrojové a materiálové knihovny
Schopnosti vzdálené diagnostiky
Aktualizace softwaru přes USB nebo internet
Pohyblivý na třech osách – přizpůsobivý požadavkům obsluhy

Technická specifikace

Typ Lisovací síla (kN) Ohraňovací délka (mm)
HFE M2-50/12 500 1250
HFE M2-50/20 500 2000
HFE M2-80/25 800 2500
HFE M2-100/3 1000 3000
HFE M2-130/3 1300 3000
HFE M2-130.4 1300 4000
HFE M2-170/3 1700 3000
HFE M2-170/4 1700 4000
HFE M2-220/4 2200 4000
HFE M2-320.4 3200 4000
HFE M2-320.5 3200 5000
HFE M2-320.6 3200 6000
HFE M2-400.4 4000 4000
HFE M2-400.5 4000 5000
HFE M2-400.6 4000 6000
Typ HFE
Systém pohyb horní části
Tonáž (kN) 500 – 4000
Ohraňovaná délka (mm) 1250 – 6000
Počet řízených os 4, 7 a více
Ostatní ohraňované délky a tonáže proti poptávce.

Pro více informací nás neváhejte kontaktovat
